Mielőtt a Hendershot készülék feltételezett működési elvével megismerkednénk, vizsgáljuk meg, hogy mik is azok a méhsejt szerű és fonott kosár szerű tekercsek, melyeket az előző oldalon ismertetett két verziónál idősebb és ifjabb Hendershot használt.

A méhsejt és a fonott kosár tekercseket még az 1920-as években használták az úgynevezett kristály rádiókban, vagy más néven detektoros vevőkben. Ezek a rádió vevőkészülékek azért voltak érdekesek, mert nem tartalmaztak áramforrást, tehát erősítő sem volt bennük, mindössze hangolható tekercsekből, kondenzátorokból valamint diódából álltak. A demodulált jeleket fejhallgatóra kötötték, így vált hallhatóvá az adó által sugárzott jel. Ilyen készüléket ma is lehet építeni és a középhullámú sávban foghatjuk velük a különböző műsorokat.

Pár mai építésű kristály rádióról láthatsz képeket, kapcsolási rajzokat és leírásokat itt .



Egyszerű méhsejt tekercs

Az itt következő leírás egy kristályrádió vevőtekercsének az elkészítését magyarázza el. Természetesen a feltűntetett adatokat és méreteket igény szerint módosíthatjuk.

Ez az egyszerű tekercs 34 menetből áll.

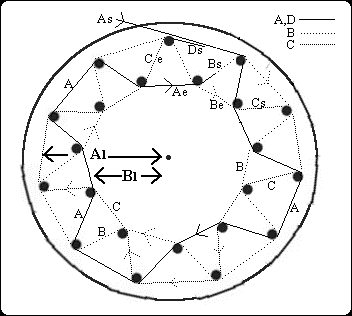

1. ábra. Az egyszerű méhsejt tekercs elkészítése



Az 1. ábrán látható jelölések magyarázata:

A_s = Első menet kezdete
A_e = Első menet vége
B_s = Folytatás a második menettel
B_e = Második menet vége
C_s = Folytatás a harmadik menettel
C_e = Harmadik menet vége
D_s = Folytatás a negyedik menettel, ugyanúgy, ahogy az első menetet tekertük. Ez ismétlődik az utolsó, 34.-ik menetig.



A kész tekercset a következő ábrákon láthatjuk:

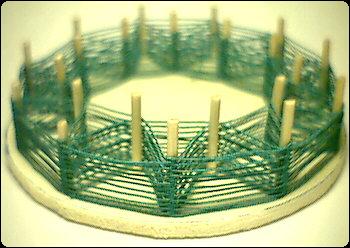

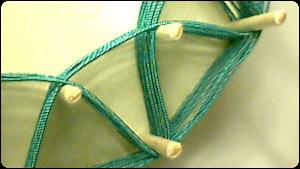

2. ábra. Az elkészített méhsejt tekercs



A méhsejt tekercsek alacsony értékű szórt kapacitással rendelkeznek és jól használhatóak a nagy jósági tényezőt igénylő kapcsolásokban. Ezeket a tekercseket otthon is el lehet készíteni.

A tekercs magjaként egy kb. 4 mm vastagságú furnérlemezt használhatunk. Fúrjunk 22 lyukat két kör kerülete mentén az 1. ábrán bemutatott módon. A külső kör sugara 5 cm, a belső köré pedig 4 cm. Dugjuk be a 22 db kis átmérőjű facsapot a lyukakba, majd 0,5 mm-es mágneses huzalból vagy rádiófrekvenciás litz huzalból tekerjük fel a 34 menetet.

Ha litz huzalból készítjük a tekercsünket, akkor ne vedd azt le a magról, mivel ez a huzal nem eléggé merev ahhoz, hogy a tekercs megtartsa az alakját, de ha a tekercs erősebb vezetékből készül, akkor nyugodtan eltávolíthatjuk a magot, miután azt bevontuk valamilyen ragasztó anyaggal.

Ne használjunk ragasztót, ha nagy jósági tényezőre van szűkségük!



Az eredeti szöveget innét fordítottam.





Valódi méhsejt tekercs

Az előbbi példában egy leegyszerűsített méhsejt tekercs elkészítését láthattuk. A következő sorokban megismerkedhetünk a valódi méhsejt tekercs elkészítési módjával.

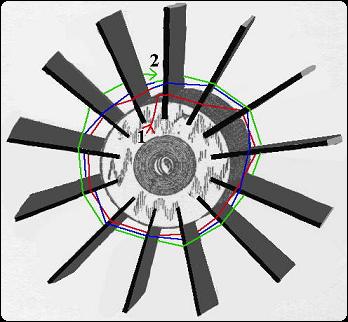

3. ábra. A valódi méhsejt tekercs elkészítési módja



Készítsünk furnérlemezből egy olyan keretet, melyet a tekercs elkészítése után kivehetünk anélkül, hogy azt összedöntenénk. Ehhez szükségünk lesz egy fából készült henger alakú magra, melyben rések (1) vannak, és 11 vagy 13 db négyzet alakú, 3 mm vastag és 10 mm széles facsíkra (2). A 3. ábrán 13 facsík van feltűntetve (olyan, mint a gőzhajó lapátja). A lényeg az, hogy a csíkok száma páratlan legyen! Ezeket a csíkokat a résekbe kell helyezni, ahová kis ékkel vagy papírdarabbal erősítjük. Használjunk (lehetőleg selyem szigetelésű) erős vezetéket!

A meneteket a 3. ábra alapján tekerjük fel. Az első menetet pirossal, a másodikat kékkel, a harmadikat pedig zöld színnel rajzoltuk. Alaposabban tanulmányozzuk a rajzot! A huzalt először két csík előtt visszük el, majd a hátsó oldalra megyünk, ahol ismét két csík előtt visszük tovább. Ezt követően ismét az elülső oldalra megyünk, ahol ismét két csík előtt visszük a huzalt, majd megint csak a hátsó oldalra megyünk. Ez a folyamat ismétlődik.

Miután befejeztük a tekercselést, valamilyen ragasztóanyaggal kezeljük le a tekercset, s csak ezután vegyük ki a facsíkokat.

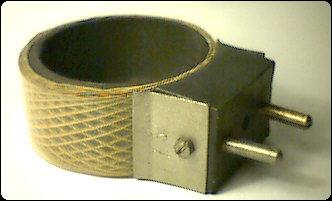

4. ábra. Az elkészült valódi méhsejt tekercs



Az eredeti szöveget innét fordítottam.





Fonott kosár tekercs

A fonott kosár tekercs elkészítésének menete a következő:

Egy papírlapon körzővel rajzold meg a szükséges átmérőjű kört, majd a kerületet oszd fel 13 egyenlő részre. A rajzot másold át egy falapra:

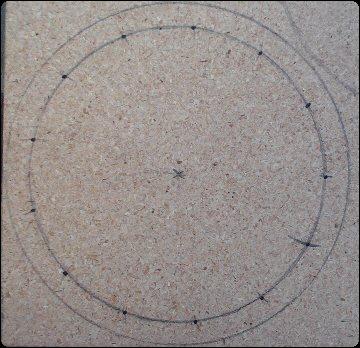

5. ábra. A falapra rajzolt, 13 egyenlő részre felosztott kör



Vágd ki a kört, majd állványos fúróval fúrjad ki a 13 bejelölt lyukat. Nagyon fontos, hogy a furatok egyenesen menjenek a fában.

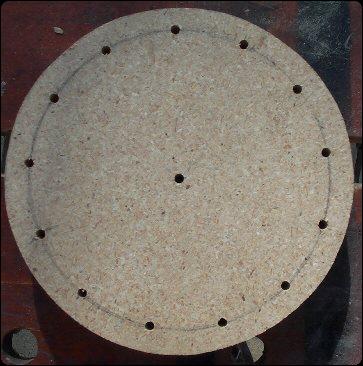

6. ábra. A kivágott és kifúrt tartófa



Készíts egy állványt, amire két tengelyt erősítesz, egyiket a fentebb bemutatott kör fatartónak, a másikat pedig a tekercset tartalmazó orsónak. A fatartó 13 furatába illesszél be 13 pálcát úgy, hogy azok feszesen álljanak.

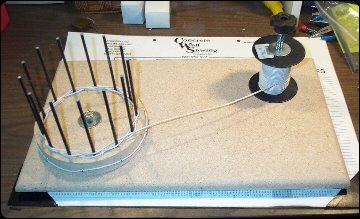

7. ábra. A kész tekercselő állvány



Miután az állvány elkészült, tekercseld fel a vezetéket úgy, hogy felváltva az hol a pálca előtt, hol pedig mögötte van elvezetve.



A következő ábrán egy kicsit eltérő, de szintén fonott kosár tekercset láthatsz.

5. ábra. Fonott kosár tekercs



Az eredeti szöveget innét fordítottam.



A következő oldalon a feltételezett működési elvről olvashatsz.
