Mint a M.E.G. szabadalomban olvashattuk, a legkiválóbb mágnes a ritka földfémekből készült mágnes, mely Neodímium – vas - bór vagy Szamárium-Kobalt ötvözet. Ezekről a mágnesekről olvashatsz ezen az oldalon.
Neodímium – vas - bór típusú mágnesek
A Neodímium – vas - bór típusú mágnesek azon ritka földfém alapú mágnesek egyike, amely minden eddigi mágnes koercitív erejét és energiaszorzatát meghaladja. Ennélfogva mint porkohászati termék, a ritka földfém alapú mágnesek újabb generációját képviseli. NdFeB típusú mágnesek kifejezett előnye a kisebb méret és tömeg mellett a nagyobb megbízhatóság és a kiváló mágneses tulajdonságok. Az NdFeB típusú mágnesek felületvédelme lehet horgany (Zn), nikkel (Ni), festett. Ennek a mágnestípusnak felületvédelmet kell biztosítani, mert annak hiányában korrodálódik.

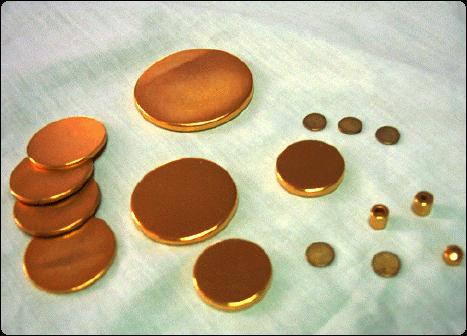

1. ábra. Neodímium – vas - bór típusú mágnesek

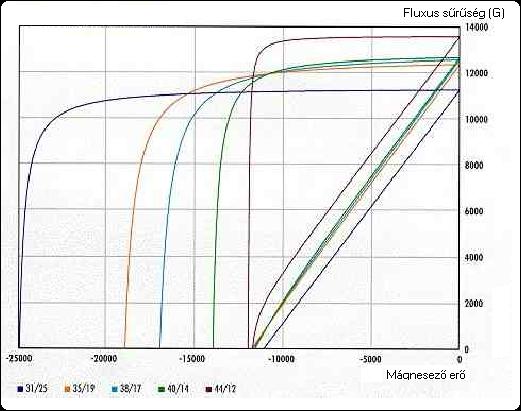

2. ábra. NdFeB demágnesezési görbéi
| Sűrűség (r) | 7.5 g/cm3 |
| Curie hőmérséklet (T) | 310°C |
| Rugalmassági együttható (E) | 140 kN/mm2 |
| Hajlítási ellenállás (Fe) | 250 N/mm2 |
| Nyomás ellenállás (Fp) | 750 N/mm2 |
| Keménység (Hv) | 570 Vickers |
| Elektromos ellenállás (s) | 150 mWcm |
| Speciális hőmérséklet (c) | 440 J/Kg K |
| Hőmérsékleti vezetőképesség (I) | 9 W/m K |
1. táblázat. NdFeB néhány tulajdonsága

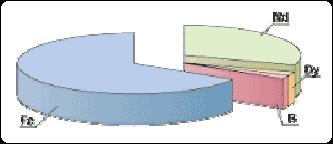

3. ábra. A Neodímium – vas - bór típusú mágnes összetétele
Szamárium-Kobalt
Magasabb hőmérséklet tartományban elsősorban a stabilan működő Szamárium-Kobalt mágnesek használatát ajánljuk. A Szamárium-Kobalt mágnes anyagösszetétele miatt nem korrodálódik, ellenáll sav és lúg roncsoló hatásának.
| Sűrűség (r) | 8.4 g/cm3 |
| Curie hőmérséklet (T) | 720°C |
| Rugalmassági együttható (E) | 180 kN/mm2 |
| Hajlítási ellenállás (Fe) | 120 N/mm2 |
| Nyomás ellenállás (Fp) | 1000 N/mm2 |
| Keménység (Hv) | 550 Vickers |
| Elektromos ellenállás (s) | 55 mWcm |
| Speciális hőmérséklet (c) | 360 J/Kg K |
| Hőmérsékleti vezetőképesség (I) | 13 W/m K |
2. táblázat. SmCo5 néhány tulajdonsága
| Sűrűség (r) | 8.3 g/cm3 |
| Curie hőmérséklet (T) | 800°C |
| Rugalmassági együttható (E) | 120 kN/mm2 |
| Hajlítási ellenállás (Fe) | 120 N/mm2 |
| Nyomás ellenállás (Fp) | 800 N/mm2 |
| Keménység (Hv) | 640 Vickers |
| Elektromos ellenállás (s) | 85 mWcm |
| Speciális hőmérséklet (c) | 320 J/Kg K |
| Hőmérsékleti vezetőképesség (I) | 12 W/m K |
3. táblázat. SmCo17 néhány tulajdonsága

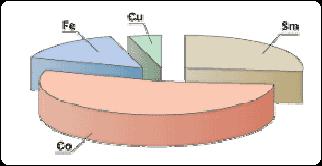

4. ábra. A Szamárium-Kobalt típusú mágnes összetétele
A ritka földfém mágnesekről az információt innét vettem. Ha a mágnes beszerezhetőségén gondolkozol, akkor itt kaphatsz bővebb felvilágosítást.
