Szó esett arról, hogy Naudin egy bizonyos módon "előkezelte" a terhelő ellenállásokat. Itt megtudhatod, hogyan teheted ezt meg Te is.

J.L.Naudin a következőket írta:

"A következőkben egy olyan módszerrel ismerkedhetsz meg, melynek segítségével saját magad készíthetsz egy nem lineáris ellenállást közönséges szénellenállásból. Ennek az alkatrésznek néhány érdekes tulajdonsága van, pl. magas az ellenállása egyenáram esetén, viszont váltakozó áram és nagyfeszültség (> 1000 V) esetén az ellenállása alacsony.



A szükséges anyagok:

• Egy teljesen új szénellenállás, melynek nincs induktivitása. Az értéke 100 kW vagy nagyobb legyen.

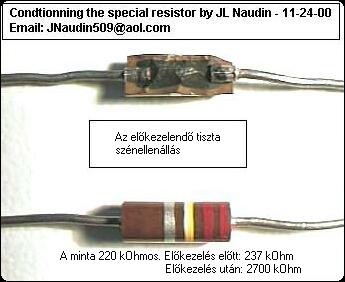

1. ábra. Az "előkezelendő" új szénellenállás



• 20 kV-os pulzáló, 80 KHz-es egyenáramot biztosító nagyfeszültségű tápegység. (Ezt később ismertetem.)

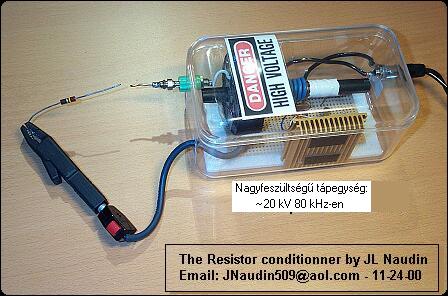

2. ábra. Nagyfeszültségű tápegység



A folyamat leírása:

• A teljesen új szénellenállás egyik oldalát kapcsold a nagyfeszültségű tápegység 0 V-jára, a másik oldalát pedig egy 6 mm-es résen keresztül a nagyfeszültség másik oldalára, úgy, hogy ott szikra keletkezhessen.
• Kapcsold be a tápegységet és állítsd be a lehető legnagyobb szikraközt.
• Azt fogod észrevenni, hogy a sárga színkód folyamatosan narancssárgára változik. Ez az ellenállás felmelegedését jelzi.

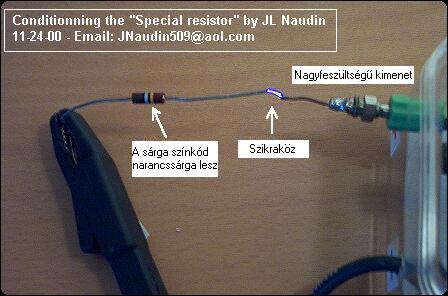

3. ábra. A sárga színkód és a szikraköz



• Észre fogod venni, hogy a szikra kb. 1 perc múlva eltűnik.
• Kapcsold ki a tápfeszültséget és ellenőrizd le az ellenállás értékét. Körülbelül 300 kW-osnak kell lennie. Ha nem annyi, akkor végezd el a nagyfeszültséggel történő előkezelést még egyszer.

Az előkezelt ellenállás most már készen áll a M.E.G. készüléken történő tesztelésre. Az 1. ábrán ugyan 220 kW-os és 0,5 W-os ellenállást használtam demonstrációs célokra, Te viszont használj 100 kW-os és 5 W-os ellenállást."

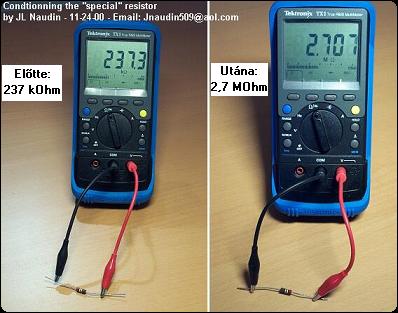

4. ábra. Az ellenállás értéke az előkezelés előtt és után



Naudin a következő kapcsolást használta nagyfeszültségű tápegységként:

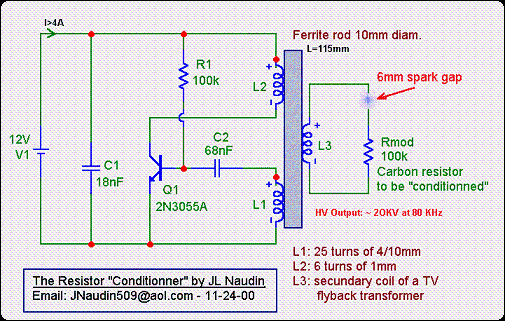

5. ábra. A nagyfeszültségű tápegység kapcsolási rajza



Az alkatrészek adatai a következők:

• L1 - 25 menet 0,4 mm átmérőjű rézvezetékből
• L2 - 6 menet 1 mm átmérőjű rézvezetékből
• L3 - A TV készülék sorkimenő transzformátorának szekunder tekercse
• A vasmag 10 mm átmérőjű és 115 mm hosszú ferritrúd
• A szikraköz 6 mm
• A vezérlő tranzisztor 2N3055A
• A tápfeszültség 12 V-os és legalább 4 A-t kell tudnia leadni (Ehhez pl. egy autóakkumulátor teljesen megfelelne.)



Az "előkezelés"-ről szóló anyagot innét fordítottam le.



Az előkezelt ellenállás karakterisztikáit a következő ábrák szemléltetik.

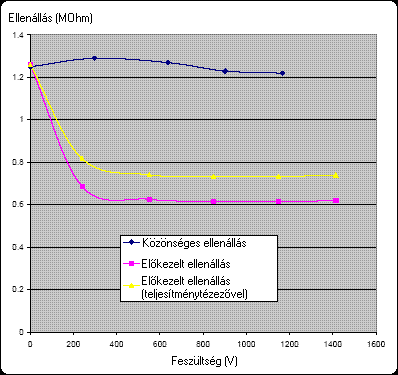

6. ábra. Az előkezelt ellenállás értéke a feszültség függvényében

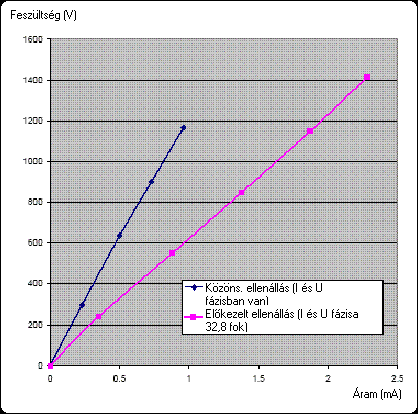

7. ábra. Az előkezelt ellenálláson eső feszültség az áram függvényében

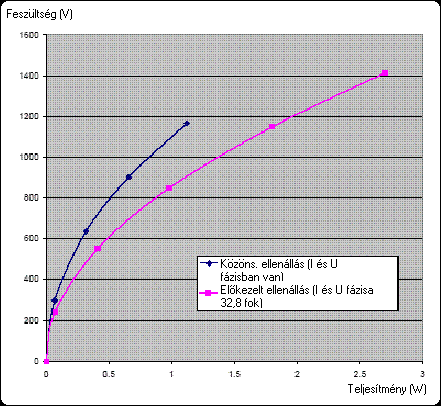

8. ábra. Az előkezelt ellenálláson eső feszültség a teljesítmény függvényében



A fenti 3 ábrát innét töltöttem le.



Metal Oxid Varistor (MOV)

Az előző oldalon arról is szó volt, hogy un. Metal Oxid Varistor-t (MOV) is lehet használni terhelésként. Ezek olyan alkatrészek, melyek ellenállása a feszültség növekedésével szintén növekszik, ezért a MOV-okat feszültség-stabilizátorokban alkalmazzák. A következő ábrán egy MOV tipikus áram-feszültség diagramját láthatjuk.

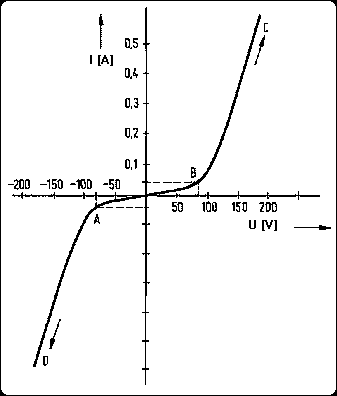

9. ábra. egy MOV tipikus áram-feszültség diagramja





A következő oldalon a ritka földfém mágnesekről olvashatsz.
