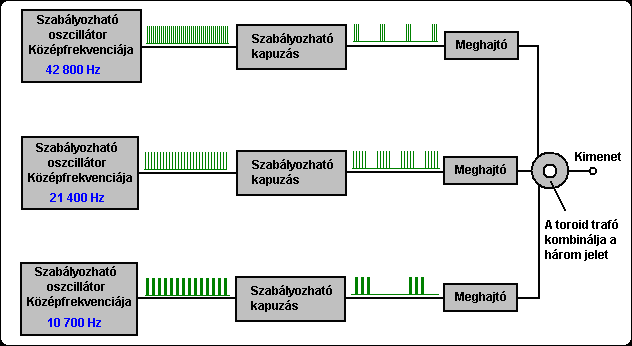

Az elektronika feladata három különböző frekvenciájú impulzus előállítása, amit egy toroid transzformátorra vezetünk. Ezt mutatja a következő ábra:

1. ábra. A három frekvencia előállításának vázlata



Bob Boyce annak érdekében, hogy minél több ember tudja megismételni a kísérletét, tervezett egy kapcsolást, amit PWM3-nak nevezett el. Ezt a kapcsolást a visszajelzések alapján állandóan fejlesztette, s az egyes verziókat külön betűvel is ellátta. Jelenleg a legutolsó verzió a PWM3G, amihez úgy is hozzá lehet jutni, hogy megvesszük külön a NYÁK-ot és külön az alkatrészeket, majd magunk összerakjuk.

Azok viszont, akik az összeszerelt és letesztelt változatot egyben szeretnék megvenni, itt rendelhetik meg a kapcsolást.

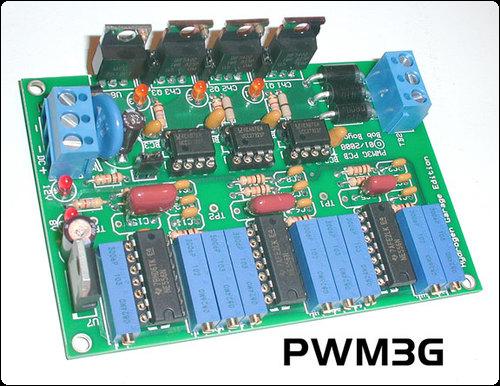

2. ábra. A PWM3G áramkör képe



Ennek az áramkörnek Bob nem publikálta a kapcsolási rajzát, az előző verzióknak viszont igen. Ezért az itt következő sorokban az egyel korábbi - F - verzió kapcsolása következik.

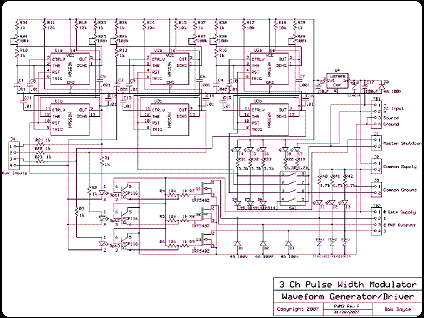

3. ábra. A PWM3F kapcsolási rajza (nagyításhoz kattints ide)



A három frekvencia és kitöltési tényező behangolásának menete a következő:

Az első behangolásnál NE kapcsold az áramkört a toroid trafóra, mert ez esetleges helytelen beállítások tönkretehetik a FET tranzisztorokat!

• Kapcsold a tápot az áramkörre
• A LED1-nek, LED2-nek, LED3-nak, LED7-nek és LED8-nak világítania kell, míg a LED4, LED5 és LED6 kikapcsolt állapotba kell legyen
• Állítsd az R25, R27 és R29 ellenállásokat a minimumra (ezekkel az ellenállásokkal a kitöltési tényezőket állíthatjuk be)
• Szkóp vagy frekvenciamérő segítségével egyenként hangoljuk be a három frekvenciát. Kezdjük a CH3-mal (10,7 kHz), majd következhet a CH2 (21,4 kHz), végül pedig a CH1 (42,8 kHz).



A behangolás után következhet a toroid trafó rákötése. Hogy hogyan is kell a transzformátort megtekercselni, erről a következő oldalon lesz szó.
