Vferi készített egy egyszerű gőzfejlesztő szerkezetet, mellyel ki lehet próbálni a gőz-befecskendezéses benzinmotor üzemi tulajdonságait, de ez természetesen a vízautónál is alkalmazható.
Az elkészítéséhez felhasznált anyagok:
- 1 literes üres Hamerite hígítós fémdoboz, de jó más hasonló méretű, forrasztható fémtartály, ami minimum 1 literes, mert a forrásban levő víz fölött lennie kell legalább 7-8 cm magas térnek a felfröccsenő vízcseppek miatt.
- 220 Volt 250 Wattos merülő forraló. Én egy régi orosz típust használtam fel amit a lengyelpiacon vettem még 10 éve. Kételemes sorkapocs a bekötéshez.
- Hőmérő és réz csaptelep-hosszabbító, ami a hőmérő menetes részére csavarható, teflonszalag a tömítéshez. Ezeket vízszerelési boltban lehet megvenni.
- 21 cm hosszú 110 mm átmérőjű PVC lefolyócső és 2 db hozzá való záródugó.
- 6 db 3,5x9 mm D-fejű lemezcsavar
- Háztartási alufólia.
- 5-7 mm vastag Polifoam hőszigetelő szivacs. Én egy régi napozószőnyeget aprítottam fel a célra.
- A doboz szájába illeszkedő gumidugó. Borászati boltban kapható.
- Akvárium ragasztó szilikon. Ez a klasszikus sziloplaszt tubusban van,
ami egy kézi pisztollyal kinyomható. Fontos hogy erre a célra csak az akváriumragasztó
típus a jó, mert ez igen jól tapad és hőálló.

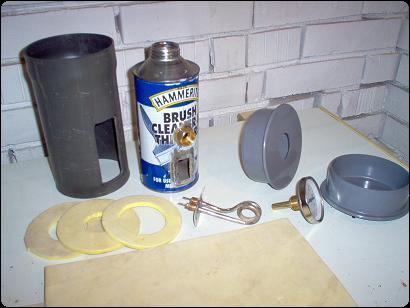

1.ábra. A gőzgenerátor alkatrészei
Az elkészítés:
A fényképen látható módon ki kell vágni a hígítós doboz oldalát. Én a kör alakú lyukat fúróval, a téglalap alakút pedig tapétavágó késsel készítettem. A téglalap alakú nyílásba a merülőforralónak bedughatónak kell lennie.

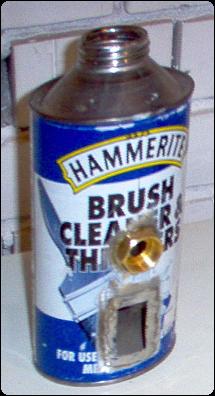

2.ábra. A hígítós doboz a nyílásokkal
A fémet a nyílások körül meg kell csiszolni fém-tisztára és forrasztópákával be kell ónozni. A csaptelep-hosszabbító dobozhoz csatlakozó végét szintén meg kell csiszolni és beónozni. A merülőforralóról le kell szerelni az eredeti kábelt.
Konzervdobozból le kell vágni egy akkora méretű lemezdarabot, ami a téglalap alakú nyílásnál oldalanként kb. 3 mm-rel nagyobb. Ez lesz az a fedőlemez, amibe a merülőforralót felszereljük és a ragasztó megszáradása után (ez kb. 2 nap) a dobozra forrasztjuk. A lemezen két furatot kell készíteni a merülőforraló számára, amiken a forraló szárait átdugva a lemez mindkét oldalán az akvárium ragasztóval bőségesen bekenve rögzíthetjük. A ragasztás előtt a lemezt a doboz oldalához kell illeszteni, meghajlítani a doboz görbületének megfelelően.

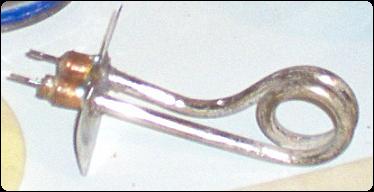

3.ábra. A vezetékektől megfosztott merülőforraló az illesztő lemezzel
A 110 mm átmérőjű PVC csőből 21 cm hosszúságú darabot kell levágni. (Ez természetesen a Hamerite hígítós dobozhoz való méret, más méretű doboz esetén változik) Hő légfúvóval, vagy gázláng fölött a cső végeit fel kell melegíteni a felpuhult állapot eléréséig és a záródugókat bele kell dugni. Miután kihűlt, a dugók kissé megszorulnak, de el lehet őket távolítani, ha kell. Mindkét dugót 120 fokonként egy-egy lemezcsavarral rögzíteni kell a csőhöz. A csavarokat közvetlenül a cső végének közelében kell elhelyezni, hogy a doboz alatti és fölötti szigetelő polifoamba kerüljön. A felső dugót ki kell venni és nyílást kell rá vágni a doboz szájának megfelelő méretben. A cső palástján ki kell vágni egy álló téglalap alakú nyílást a hőmérő és a fűtőbetét beszereléséhez. Polifoamból ki kell vágni a képen látható tárcsákat, kettőt a tartály alá, négyet pedig a felső részhez. A felső tárcsákra a doboz nyakának megfelelő nyílásokat kell kivágni. Le kell vágni a doboz palástjának befedésére szolgáló téglalap alakú lapot is.
A dobozt körül kell tekerni egy réteg alufóliával - a fényesebb fele a doboz
felé nézzen - majd a polifoam réteg kerül a palástra, amit ragasztószalaggal
kell rögzíteni, majd még egy réteg alufólia következik. A PVC csőben már benne
van az alsó záródugó és a dugó belsejében a két darab polifoam tárcsa. Ezután
a leírtak szerint a hőszigetelt hígítós dobozt kell behelyezni a csőbe, úgy,
hogy a cső kivágott oldala a tartály hőmérő és fűtőtest számára kivágott nyílásaihoz
kerüljön. A tartály behelyezése után a felső polifoam szigetelés gyűrűi következnek,
végül a felső záródugó.
A szigetelést a hőmérő és a fűtőtest beszerelési helyén ki kell vágni, majd
a csaptelep-hosszabbítót és a fűtőtestet forrasztással kell a tartályhoz rögzíteni.
A hőmérő menetes részét teflonszalaggal kell tömíteni és a csaptelep-hosszabbítóba
behajtani. A fűtőtest elektromos kivezetéseihez sor-kapoccsal kerül csatlakoztatásra
a merülőforraló korábban leszerelt vezetéke.
A tartály nyílásába gumidugón keresztül lehet a gőz kivezető csövet illeszteni.

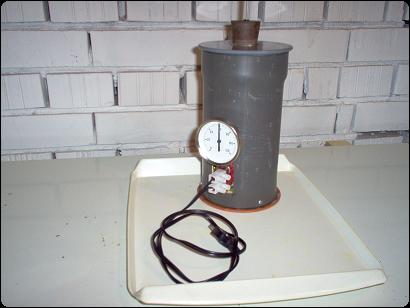

4.ábra. A kész gőzfejlesztő készülék
A gőzfejlesztő használata:
A tartályt kb. 2/3-áig kell vízzel feltölteni. 230 Volton kb. 10 perc alatt
melegíti fel forrásig a vizet. Ezután tótoiddal vagy tirisztoros szabályozóval
a feszültséget a gőzszükségletnek megfelelő értékre kell állítani.
Az elkészült eszköz 160 Volton 5 perc alatt 30 g vizet párologtatott el.
FONTOS BIZTONSÁGTECHNIKAI ELŐÍRÁSOK:
A berendezést mindenki csak saját felelősségére építse meg és használja.
Mivel a 230 Voltos csatlakozás részben fedetlen, ezért feltétlenül ajánlott
a ház elektromos hálózatába Firelé (érintésvédelmi relé) beiktatása.
A tartály nyílásához csak gumidugós illesztéssel szabad a kivezető csövet csatlakoztatni, mert így a gumidugó a cső esetleges eldugulása esetén biztonsági szelepként is szolgál, nem robban fel a tartály, csak nagyot pukkanva kirepül a dugó.
