Kétféle módszerrel mérhetjük meg egyszerűen a fejlődő gázok mennyiségét. Az első módszernél két edényt használunk és vizet, míg a másodiknál gázáramlásmérővel mérünk.



1. A fejlődő gázmennyiség mérése mérőpalackkal

Az elektrolízis során fejlődő gázmennyiséget a következőképpen mérhetjük meg.

1. Vegyünk egy átlátszó műanyag palackot, például valamilyen üdítős üveget, melynek ismerjük a térfogatát és töltsük fel teljesen vízzel.
2. Vegyünk egy edényt, melyet szintén megtöltünk vízzel.
3. Az edénybe fejjel lefelé állítsuk be a vízzel töltött palackot, ügyelve, hogy közben ne folyjon ki a víz a palackból.
4. Az elektrolizáló tartályból a gázkivezető csövet vezessük a mérőpalackba úgy, hogy a cső vége a mérőpalack aljához közel legyen.
5. Az elektrolizálót bekapcsolva mérjük meg az időt, ami alatt a fejlődő gázok teljesen kiszorítják a palackban lévő vizet.

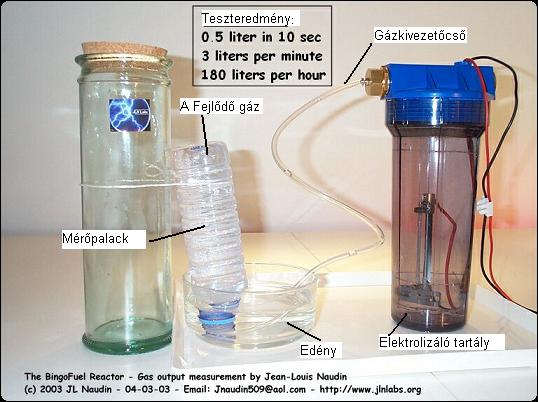

Itt egy példa a mérés elvégzésére:

Tegyük fel, hogy a palack fél literes (0,5 liter). A teljes vízkiszorításhoz szükséges idő 10 másodperc. Ez azt jelenti, hogy az elektrolízis során fejlődő gáz mennyisége 3 liter/perc vagy 180 liter/óra.

A következő videofilmen J.L. Naudin bemutatja, hogyan mérte meg a BingoFuel elektrolizálójának a gázfejlesztési kapacitását. Figyeld meg, hogyan csökken a vízszint a mérőpalackban, ahogy a gázok kiszorítják a vizet.





Megjegyzések:

• Ez a módszer az eredményeket eltorzítja kis nyomáson, mivel ahogy a fejlődő gázok kiszorítják a palackból a vizet, a palackban lévő vízoszlop súlya csökken, s az már nem segíti a folyamatot, így nagyobb nyomás kell a víz kiszorításához. Ezt kiküszöbölendő csak kisebb mennyiségű, mondjuk 100 ml gázt mérjünk, ami abból a szempontból is előnyösebb, hogy sokkal hamarabb el tudunk végezni egy mérést.


• Arra is ügyelni kell, hogy a gázkivezető csőben ne legyen víz, vagy legalább is a lehető legkevesebb legyen, mivel ilyen kis nyomáson a gáz nem tudna átjutni a vízből kialakuló "dugón". A gyakorlat azt mutatta, hogy egy kis víz mindenképpen bekerül a csőbe, mikor a mérőedényt fejjel lefelé fordítjuk, de ezt lehetőleg tartsuk minimális szinten.


• Ha a cső átmérője jóval kisebb, mint a mérőedény szája, akkor a fejjel lefelé fordítás után a víz szép lassan kifolyik belőle, még mielőtt a gáztermelés beindult volna. Ha ez a helyzet, növeld meg a cső átmérőjét vagy használd az edény kupakját, amire olyan átmérőjű lyukat fúrsz, ami kb. 1 mm-rel szélesebb a cső külső átmérőjénél. A Naudin féle gázmérésnél is láthatjuk, hogy mielőtt beindította volna Naudin a gáztermelést, pár másodpercig várt, így győződve meg arról, hogy külső nyomás nélkül - amit a fejlődő gázok hoznak létre - a mérőedényben a vízszint állandó.



2. Gázmennyiség mérése áramlásmérővel

Ezt a mérési módszert Otako küldte.

"A motor által beszívott gázmennyiség mérésére ma vettem egy szélsebesség mérőt. Ugyanis ha egy adott keresztmetszetben ismerjük az átáramló gáz sebességét, akkor a sebesség és a keresztmetszet szorzata megadja az időegység alatt szállított gáz mennyiségét. Ez így leírva egyszerűnek tűnik, de a valóságban a csőben áramló gáz sebessége parabolikusan (négyzetesen) változik. A cső közepén áramlik a legjobban és egy parabolát rajzolva a cső hosszmetszetére meghatározhatjuk az átmérő különböző helyein az áramlási sebességet. A pontos mérést egy úgynevezett mérő peremmel lehetne elkövetni, ahol a perem előtti és a perem utáni nyomás arányosan változik a sebességgel. A keretmetszetben egyébként több helyen is kellene mérni és a mérést kiátlagolva kapnánk meg a valódi értéket. Erre alkalmas lenne a "Pitot" cső ami szintén nyomáskülönbség alapján mér. Egyébként ezzel a csővel mérik a repülőgépek sebességét. Hasznosnak bizonyult a hétvégi konzultációm, mert azt a tanácsot kaptam, hogy a szívó cső belépő oldalára szereljek egy szúnyogháló szerű úgynevezett "laminarizáló" hálót. Mivel a közegellenállás négyzetesen arányos a sebességgel, ezért ez a háló az áramló gáz sebesség-képéből szépen "gyököt fog vonni" és majdnem kiegyenesedik a sebesség parabola, egészen pontosan átalakul "porosz süveg" formájúra, aminek következtében a cső közepében nagyon jó közelítéssel tudom mérni az áramlási sebességet."



Figyelem! Az elektrolizáló üzemeltetése közben ne dohányozz és a kísérleteket nyitott ablak mellett, de ha lehet, akkor inkább a szabadban végezd!
